概述
J6B7Y角式節流截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管截止閥只適用于全開和全關，不允許作調節和節流。
結構特點
構造較簡單，便于制造和維修，成本低；
調節精度不高，不能作調節使用；
密封面易沖蝕，不能作切斷介質用；
密封性較差；

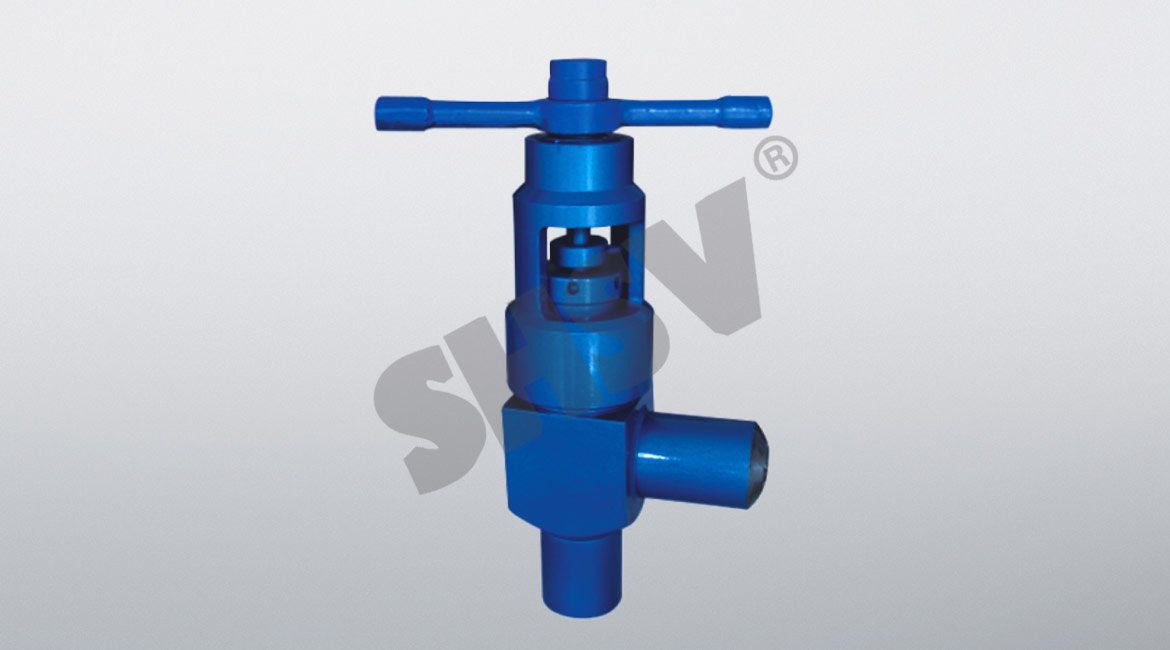

J6B7Y角式節流截止閥
外形及連接尺寸
|
PN(MPa) |
DN(mm) |
L |
H |
Dn |
D |
D0 |
|
16 |
25 |
108 |
310 |
23 |
42 |
200 |
|
32 |
1 14 |
325 |
29 |
54 |
240 |
|
|
40 |
121 |
340 |
36 |
60 |
280 |
|
|
50 |
140 |
380 |
45 |
73 |
300 |
|
|
65 |
165 |
3 95 |
58 |
89 |
360 |
|
|
80 |
184 |
475 |
72 |
108 |
400 |
|
|
100 |
229 |
495 |
90 |
133 |
450 |
|
|
125 |
266 |
545 |
113 |
159 |
500 |
|
|
150 |
305 |
57 5 |
135 |
192 |
550 |
|
|
25 |
25 |
108 |
310 |
23 |
42 |
200 |
|
32 |
114 |
325 |
29 |
54 |
240 |
|
|
40 |
121 |
340 |
36 |
60 |
280 |
|
|
50 |
140 |
380 |
45 |
73 |
300 |
|
|
65 |
165 |
395 |
58 |
89 |
360 |
|
|
80 |
184 |
475 |
72 |
108 |
400 |
|
|
100 |
229 |
495 |
90 |
133 |
450 |
|
|
125 |
266 |
545 |
113 |
159 |
500 |
|
|
150 |
305 |
575 |
135 |
192 |
550 |
