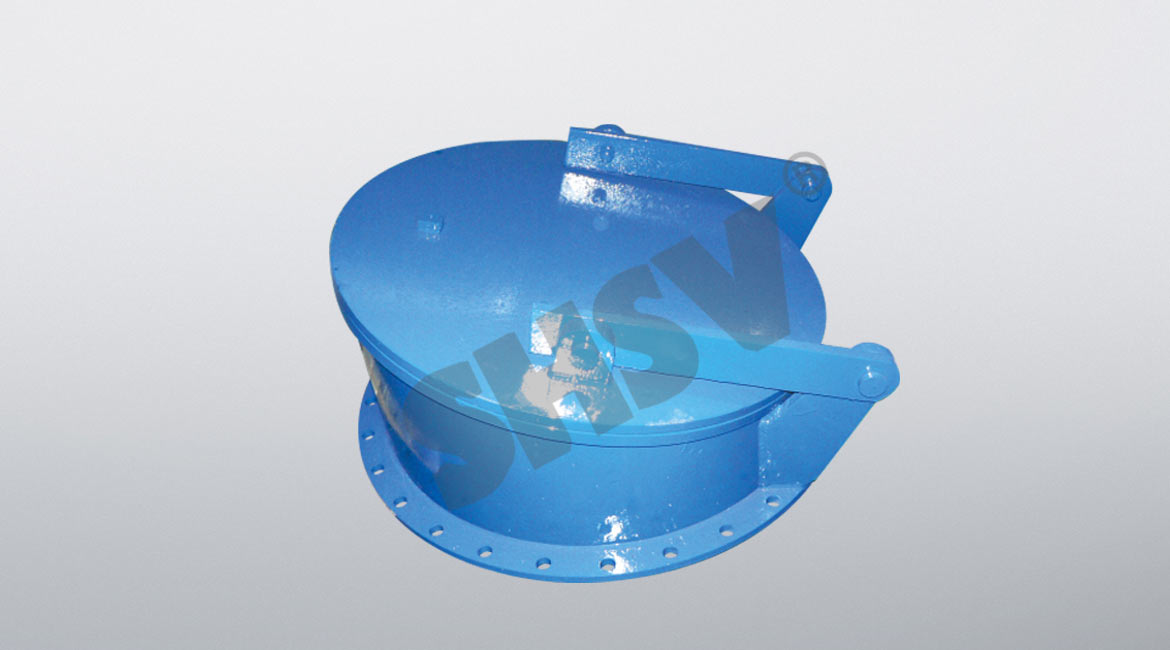

PM型配重拍門產品概述
該拍門（止回閥），多用于給水排水和污水處理工程的各種管道和水渠道。用以溢流或止回介質。也可用作各種豎井蓋。
PM型配重拍門特點該項拍門系由體，蓋及鉸鏈構件組成。其啟閉力來自水源壓力，不需要人工操作。該拍門內的水壓大于拍門外側壓，則開啟；反之則關閉，以達到溢流和止回的作用。
PM型配重拍門產品主要性能參數(shù)
|
型號規(guī)格 |
PM-1 |
|
公稱壓力 |
0.1Mpa |
|
殼休試驗壓力 |
0.15Mpa |
|
密封試驗壓力 |
0.11Mpa |
|
適用溫度（℃） |
≤80 |
|
適用介質 |
水、污水、海水、河水 |
|
拍門蓋開角 |
＞60° |
PM型配重拍門產品主要零部件材料
|
零件名稱 |
閥體 |
閥蓋 |
鉸鏈 |
密封圈 |
|
材料 |
HT200 |
HT200 |
不銹鋼 |
橡膠 |
產品結構特點
該拍門系由體，蓋及鉸鏈構件組成。其啟閉力來水源壓力，不需要人工操作。該拍門內的水壓大于拍門外側壓力，則開啟:反之則關閉，以達到溢流和止回的作用。
PM型配重拍門主要外形連接尺寸
|
DN |
L |
D |
D1 |
b |
n-d |
H |
質量 |
|
500 |
300 |
670 |
620 |
34 |
20-25 |
330 |
195 |
|
600 |
350 |
780 |
725 |
36 |
20-30 |
385 |
586 |
|
700 |
440 |
895 |
840 |
40 |
24-30 |
445 |
395 |
|
800 |
440 |
1010 |
950 |
44 |
25-32 |
500 |
425 |
|
900 |
450 |
1110 |
1050 |
46 |
28-34 |
550 |
546 |
|
1000 |
450 |
1220 |
1160 |
50 |
28-34 |
605 |
948 |
|
1100 |
500 |
1320 |
1260 |
52 |
32-34 |
655 |
770 |
|
1200 |
500 |
1450 |
1380 |
56 |
32-34 |
720 |
816 |
|
1400 |
600 |
1675 |
1590 |
62 |
32-41 |
830 |
977 |
|
1500 |
600 |
1775 |
1690 |
65 |
40-48 |
880 |
1446 |
|
1600 |
700 |
1915 |
1820 |
68 |
40-54 |
9510 |
2087 |
|
1800 |
750 |
2115 |
2020 |
72 |
44-54 |
1050 |
2710 |
|
2000 |
800 |
2325 |
2230 |
74 |
48-54 |
1160 |
3550 |
